リアライト
![14689_fc01](https://www.e-otomo.co.jp/wp-content/uploads/2013/10/14689_fc01.jpg)
シートポストに取り付けリアライトとして使用することが出来ます。
方向指示器
![14689_fc02](https://www.e-otomo.co.jp/wp-content/uploads/2013/10/14689_fc02.jpg)
簡単なスイッチ操作で、右折・左折の方向指示を出せます。
ブレーキランプ
![14689_fc03](https://www.e-otomo.co.jp/wp-content/uploads/2013/10/14689_fc03.jpg)
ブレーキランプスイッチを取り付けると、ブレーキと連動してライト(3LED)が点灯します。
Assembly
取り付け方法
※ブレーキランプスイッチは、必ず自転車整備士資格を持つ自転車ショップ等で取り付けをお願いします。
Vブレーキへの取付(上)、キャリパーブレーキへの取付(下)
![14689_asb01](https://www.e-otomo.co.jp/wp-content/uploads/2013/10/14689_asb01.jpg)
![14689_asb05](https://www.e-otomo.co.jp/wp-content/uploads/2013/10/14689_asb05.jpg)

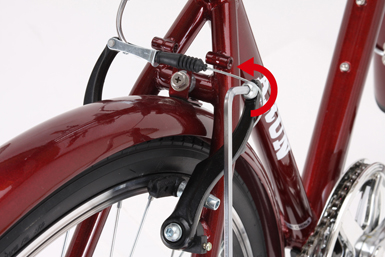

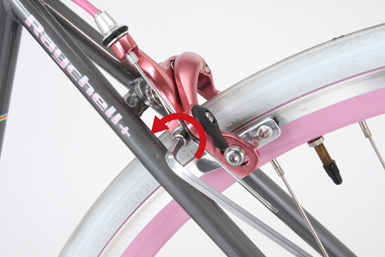

①ワイヤーエンドキャップを外し、ブレーキワイヤーを固定する六角ボルトを緩め、ブレーキワイヤーを解放します。
![14689_asb02](https://www.e-otomo.co.jp/wp-content/uploads/2013/10/14689_asb02.jpg)
![14689_asb06](https://www.e-otomo.co.jp/wp-content/uploads/2013/10/14689_asb06.jpg)

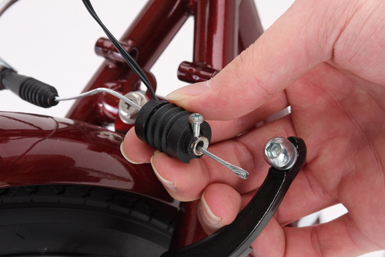

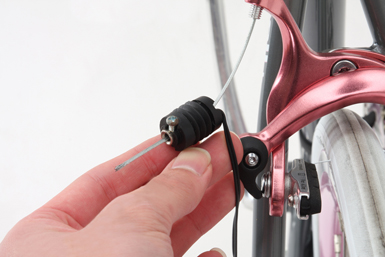

②ブレーキランプスイッチのワイヤー穴にブレーキワイヤーを通します。
![14689_asb03](https://www.e-otomo.co.jp/wp-content/uploads/2013/10/14689_asb03.jpg)
![14689_asb07](https://www.e-otomo.co.jp/wp-content/uploads/2013/10/14689_asb07.jpg)

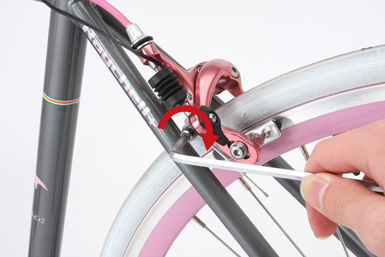

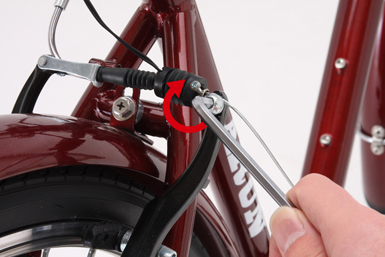

③ブレーキワイヤーをセットし直し、ブレーキが確実に動作することを確認して下さい。
![14689_asb04](https://www.e-otomo.co.jp/wp-content/uploads/2013/10/14689_asb04.jpg)
![14689_asb08](https://www.e-otomo.co.jp/wp-content/uploads/2013/10/14689_asb08.jpg)

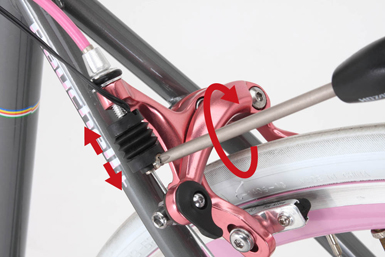

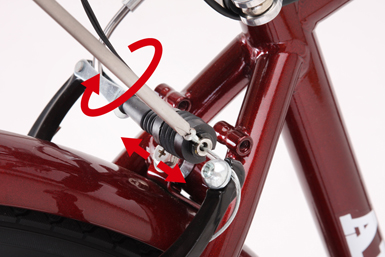

④ブレーキ動作時にランプが点灯するようブレーキランプスイッチの位置調整しワイヤー固定ねじをしっかりと締めて下さい。
使用方法

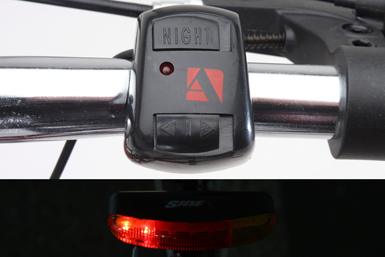

方向指示-左
![14689_asb09](https://www.e-otomo.co.jp/wp-content/uploads/2013/10/14689_asb09.jpg)
操作スイッチを左にスライドさせると、ライト左部分(2LED)が点滅します。

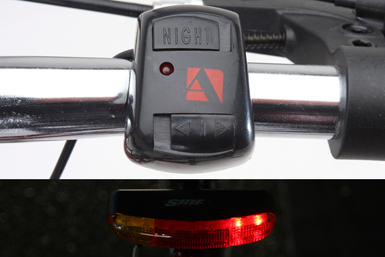

方向指示-右
![14689_asb10](https://www.e-otomo.co.jp/wp-content/uploads/2013/10/14689_asb10.jpg)
操作スイッチを右にスライドさせると、ライト右部分(2LED)が点滅します。右左折する時(方向指示器)バーエンドのスイッチを二回押して、方向指示器ランプが点滅します。

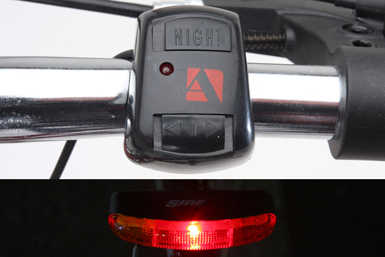

ナイトモード
![14689_asb11](https://www.e-otomo.co.jp/wp-content/uploads/2013/10/14689_asb11.jpg)
ナイトモードスイッチを右にスライドさせると、中央部分(1LED)が点灯します。左側にスライドさせるとOFFになります。

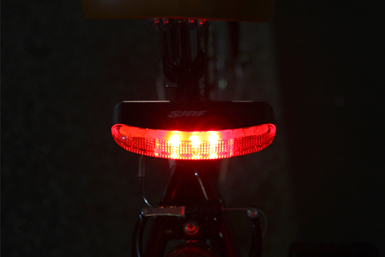

ブレーキランプ
![14689_asb12](https://www.e-otomo.co.jp/wp-content/uploads/2013/10/14689_asb12.jpg)
ブレーキランプスイッチを取り付けた状態でブレーキをかけると、中央部分(3LED)が点灯します。ブレーキレバーを元に戻すとOFFになります。
方向指示器 SB-001
定価2,500円(税別)
商品名 | SIDE-A 方向指示器 SB-001 | 商品特長 | 高輝度LEDライト7個装備 |
カラー(品番) | 14689 | ||
JAN CODE | 4544507010170 | ||
連続点滅時間 | 約500時間 | ||
使用電池 | 単三電池2本使用(別売) | ||
取り付け可能ブレーキ | Vブレーキ、キャリパーブレーキ | ||
取付可能シートポスト径 | Φ22.2~31.8mm | ||
スイッチ本体取付可能ハンドルバー径 | Φ21~23mm | ||
サイズ | ライト本体:12.8×5.4×3.1(cm)スイッチ本体:3.5×4.6×5.8(cm) |
Products Support
注意事項
本製品は安全走行の補助ツールであり、安全保障器具ではありません。
強光などによりライトが見えにくい場合や判断しにくい場合があるので、使用時には必ず周囲の状況をご確認ください。
ブレーキランプスイッチの取り付けはブレーキの分解が必要なため、必ず自転車整備士資格を持つ自転車ショップで取り付けて下さい。重大な事故やケガを引き起こす恐れがあります。
操作スイッチ・ブレーキランプスイッチのケーブルが車輪などに巻き込まれないよう注意してください。重大な事故やケガを引き起こす恐れがあります。
各数値は計測方法により異なることがあります。
製品等の色は光の加減や、ご使用になるモニター、その設定によって若干の違いが発生する場合があります。
製品改良のため予告なしに価格、色、デザイン、仕様などを変更する場合があります。仕様変更により写真と実際の商品が異なる場合があります。
